Mit der Filterfunktion können Sie die Anzeige im Bereich Handlungsfelder einschränken.


Durch die Aktivierung der Filterfunktion ist es möglich, die komplexen Inhalte maßgeschneidert schnell zu erfassen. Eine Filterung ist möglich nach: Verfahrensschritten, Einschränkungen und Innen- und Außenraum. Die nicht relevanten Kapitel werden in der Navigation (links) inaktiv dargestellt. In den Texten der einzelnen Kapitel werden nur Informationen dargestellt, die für die ausgewählte Filterung gelten.
Anwendungshinweise

Download Leitfaden als PDFDownload Broschüre

Download Handlungsfelder

Legenden

c Geometrische Angaben

„Die Bewegungsfläche muss ausreichend groß für die geradlinige Fortbewegung, den Begegnungsfall sowie für den Richtungswechsel sein."

Schutzziel nach DIN 18040-1, Kapitel 4.1 - Infrastruktur

c.2 Neigungen und Schwellen

  • Filter für Bedarfsplanung ist aktiv.ESFilter für Bedarfsplanung ist aktiv.
  • EWEWFilter für Vorentwurfsplanung ist aktiv.
  • AAFilter für Entwurfsplanung, Ausführungsplanung und Bauausführung ist aktiv.
  • MMFilter für Einschränkung der Motorik, Kondition und Anthropometrie ist aktiv.
  • VVFilter für Einschränkung der visuellen Wahrnehmung ist nicht relevant.
  • AAFilter für Einschränkung der auditiven Wahrnehmung ist nicht relevant.
  • KKFilter für Einschränkung der Kognition ist nicht relevant.
  • GGFilter für Gebäude ist aktiv.
  • AAFilter für Außenräume ist aktiv.

Längsneigungen

Die Längsneigung  bis 3 % oder bei einer Länge von höchstens 10 m bis 4 % überwunden werden. Im Außenraum ist eine Neigung bis 6% möglich, wenn diese Wege nicht zu Eingängen führen.













vgl. DIN 18040-1:2010-10, Kapitel 4.2.3

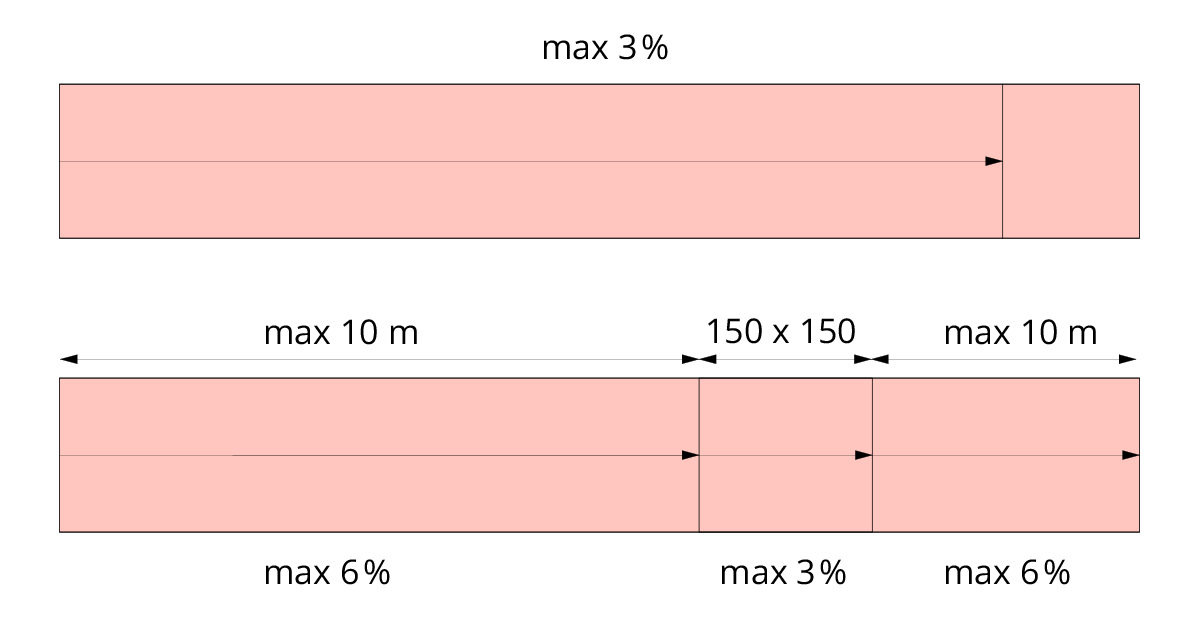

Darstellung der Ausformungsmöglichkeiten geneigte Wege
Ausformungsmöglichkeiten geneigter Wege nach DIN 18040-1 (Maßangaben in cm)

Rampen können eine Neigung bis 6% haben.

vgl. DIN 18040-1:2010-10, Kapitel 4.2.3

Querneigungen

Die Querneigung soll möglichst klein, jedoch maximal 2,5% betragen.

vgl. DIN 18040-1:2010-10, Kapitel 4.2.1

Schwellen

⌃
